칩 제거 시스템 CNC 톱질 기계 근본적으로 더욱 자동화되고 통합되었으며 프로세스를 인식합니다. 원형톱 기계보다 두 기계 모두 절단 중에 금속 칩을 생성하지만 각 기계가 해당 칩을 처리하는 방식은 설계 철학, 운반 방법, 절삭유 통합 및 생산 효율성에 대한 전반적인 영향에서 크게 다릅니다. 이러한 차이점을 이해하면 제조업체가 대용량 또는 정밀 절단 환경에 적합한 기계를 선택하는 데 도움이 됩니다.
두 시스템의 칩 생성이 어떻게 다른가요?

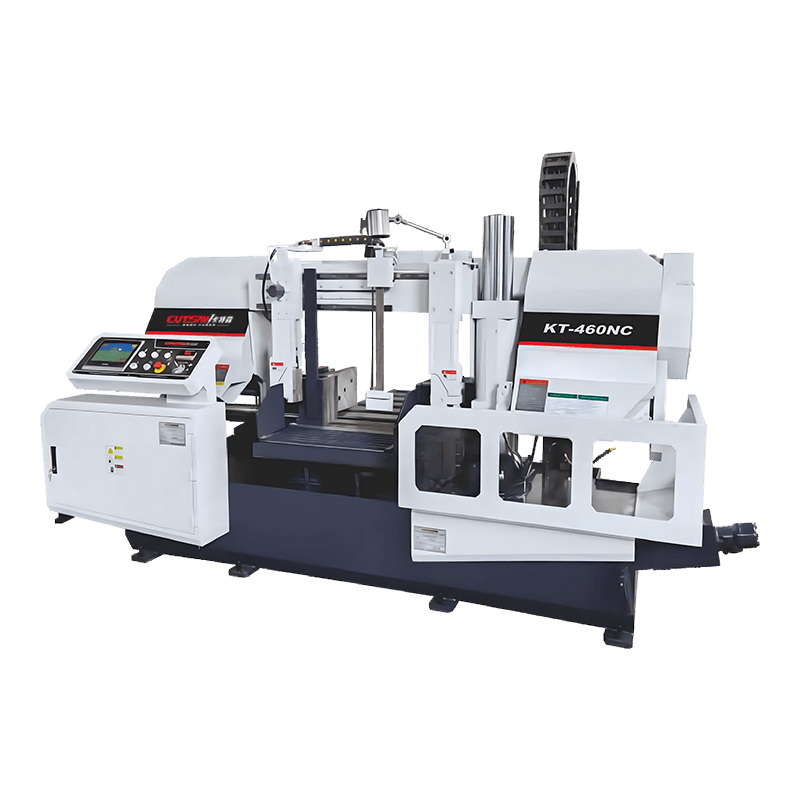

칩 생성의 성격은 절단 방법 자체에 따라 결정됩니다. 에이 CNC 톱질 기계 — 일반적으로 띠톱 또는 핵톱 유형 — 상대적으로 낮은 속도로 움직이는 연속 또는 왕복 블레이드를 사용합니다(일반적으로 20~100m/분 띠톱의 경우). 이로 인해 재료에 따라 길고 컬링된 칩이나 미세한 부스러기가 생성됩니다.
에이 원형 톱질 기계 반면에 최대 속도로 회전하는 회전 톱니 디스크를 사용합니다. 300~5,000RPM . 이로 인해 고속으로 방사형으로 배출되는 짧고 조각난 칩이 생성됩니다. 칩 형태의 차이에 따라 어떤 제거 시스템이 적합한지 직접적으로 결정됩니다.
- CNC 톱질 기계 chips: longer, ribbon-like, tend to accumulate near the blade guide
- 원형 톱 기계 칩: 짧고 조각나며 블레이드 주변의 모든 방향으로 배출됩니다.
- 절단당 칩 부피는 일반적으로 절단 폭이 더 크기 때문에 원형 톱에서 더 높습니다(밴드형 CNC 톱의 경우 최대 4~6mm 대 1.3~2mm).
칩 이송 시스템: CNC 톱질 기계와 원형 톱질 기계
최신 CNC 톱질 기계에는 일반적으로 다음이 장착되어 있습니다. 통합 칩 컨베이어 시스템 - 힌지형 벨트 컨베이어, 스크레이퍼 컨베이어 또는 자기 컨베이어 - 칩을 절단 영역에서 수집 상자로 자동으로 운반합니다. 이 자동화는 무인 생산 또는 소등 생산 실행에 필수적입니다.
원형 톱질 기계는 더 자주 의존합니다 칩 트레이, 스플래시 가드, 수동 또는 반자동 칩 팬 . 일부 산업용 원형 톱에는 기본 오거 컨베이어가 포함되어 있지만, 칩의 고속 배출로 인해 완전한 봉쇄가 더욱 어려워지고 수동 개입이 더 자주 필요한 경우가 많습니다.
| 특징 | CNC 톱질 기계 | 원형 톱질 기계 |
|---|---|---|
| 칩컨베이어형 | 벨트 / 스크레이퍼 / 마그네틱 컨베이어 | 칩 트레이 / 기본 오거 |
| 에이utomation level | 대부분의 모델에서 완전 자동 | 반자동 또는 수동 |
| 칩 배출 방향 | 제어형, 하향/측면 | 방사형, 고속 산란 |
| 운영자 개입 필요 | 낮음(주기 기반 자동 제거) | 중간에서 높음 |
| 냉각수 시스템과 통합 | 긴밀하게 통합됨(칩 냉각수 루프) | 별도 또는 최소 |
절삭유 통합 및 칩 플러싱
CNC Sawing Machine의 칩 제거 설계의 가장 분명한 장점 중 하나는 절삭유 시스템과 칩 배출 간의 긴밀한 통합 . 대부분의 CNC 띠톱 기계는 블레이드와 재료의 접촉점에 정확하게 전달되는 대량 절삭유를 사용합니다. 이 냉각수는 두 가지 목적으로 사용됩니다. 즉, 블레이드를 윤활하는 동시에 절삭 영역에서 칩을 배출합니다. 칩 수집 통으로.
그런 다음 냉각수는 여과 장치(종종 드럼 필터 또는 종이 밴드 필터)를 통과하며, 냉각수가 재순환되기 전에 칩이 분리되어 수집됩니다. 고급 CNC 톱질 기계에서는 칩 연탄 시스템 수집된 칩을 최대 80%까지 압축할 수 있어 폐기량을 크게 줄일 수 있습니다.
원형 톱 기계, 특히 차가운 원형 톱은 자주 사용됩니다. 냉각수 최소화 또는 없음 (건식 절단 또는 가벼운 미스트 윤활에 의존) 이는 칩 플러싱이 거의 없다는 것을 의미합니다. 칩은 기계적으로 제거하거나 압축 공기로 날려 보내야 합니다. 이로 인해 칩 관리 효율성이 제한되고 칩이 다시 절단될 위험이 높아져 블레이드 표면이 손상될 수 있습니다.
절단 영역 청결도 및 부품 품질에 미치는 영향
절삭 영역의 칩 축적은 다음과 같은 직접적인 원인입니다. 블레이드 마모, 표면 마감 저하 및 치수 부정확성 . CNC 톱질 기계는 칩 제거를 지속적으로 자동으로 관리하기 때문에 절단 영역은 사이클 내내 깨끗하게 유지됩니다. 이는 보다 일관된 절단 표면 마감에 기여합니다. Ra 3.2~6.3μm 2차 마무리 없이.
원형 톱 기계에서는 특히 고속 작업에서 흩어져 있는 칩이 절단 경로로 다시 들어갈 수 있어 절단면에 미세한 긁힘이나 버가 형성될 수 있습니다. 번들 절단 시나리오에서 가공물 사이에 칩이 쌓이면 진동이 발생하고 절단의 직각도에 영향을 줄 수 있습니다.
칩 제거 효율성의 주요 품질 관련 효과:
- 칩 제거 불량 → 블레이드 톱니 하중 증가 → 마모 가속화
- 피삭재와 블레이드 사이에 칩 끼임 → 표면 긁힘 또는 버 발생
- CNC 톱질 기계's continuous flush system reduces re-cutting probability to near zero
- 원형 톱의 건식 절단 칩 분산에는 절단 후 디버링 단계가 필요할 수 있습니다.
각 칩 제거 설계의 유지 관리 영향
칩 제거 시스템은 각 기계에 유지 관리가 필요한 빈도와 깊이에 직접적인 영향을 미칩니다. CNC 톱질 기계의 통합 컨베이어 및 냉각수 여과 시스템에는 다음이 필요합니다. 예정된 필터 교체 (종이 밴드 필터의 경우 일반적으로 작동 시간 200~400시간마다) 및 컨베이어 벨트 검사. 그러나 이러한 계획된 유지 관리를 통해 칩 막힘으로 인한 예기치 않은 가동 중단 시간을 방지할 수 있습니다.
수동 칩 트레이가 있는 원형 톱 기계는 특히 대량 생산 환경에서 생산 중에 작업자의 주의가 더 자주 필요합니다. 칩을 정기적으로 제거하지 않으면 블레이드 가드 하우징에 쌓여 칩이 발생할 위험이 높아집니다. 블레이드 편향 또는 모터 과부하 . 일부 제작 설정에서는 이로 인해 추가될 수 있습니다. 교대조당 수동 청소 시간 15~30분 .
유지보수 빈도 비교:
- CNC 톱질 기계: 매주 컨베이어 검사; 냉각수 필터는 200~400시간마다 교체됩니다. 매달 배수조 청소
- 원형 톱질 기계: 생산 중 몇 시간마다 칩 트레이를 정리합니다. 블레이드 가드는 매일 청소합니다. 대부분의 모델에는 냉각수 여과 루프가 없습니다.
프로덕션 환경의 경우 대량의 금속을 연속적으로 절단합니다. 철강 서비스 센터, 알루미늄 압출 작업장 또는 구조 제조 시설과 같은 CNC 톱질 기계는 칩 관리에 있어 확실한 이점을 제공합니다. 자동화된 컨베이어 시스템, 폐쇄 루프 냉각수 여과 및 최소한의 작업자 개입으로 인해 무인 또는 자동화된 라인 통합에 적합합니다.
원형 톱 기계는 많은 응용 분야에서 절단당 속도가 더 빠르며 짧은 주기, 높은 처리량 작업에 탁월하지만 다음과 같은 환경에 더 적합합니다. 절단량은 중간 정도입니다. , 재료는 건식 절단이 가능하며 칩 축적은 간단한 관리 루틴으로 관리할 수 있습니다.
궁극적으로 이 두 기계 사이의 선택은 절단 속도나 재료 호환성뿐 아니라 다음과 같은 요소도 고려해야 합니다. 칩 생성 및 제거가 전체 생산 가동 시간, 부품 청결도 및 유지 관리 인건비에 어떤 영향을 미치는지 기계의 작동 수명을 초과합니다.
